安裝儀表
流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。掛在墻上時，儀表后面有四個掛孔。儀表盤上先用四個螺栓擰在相應位置，待表盤固定在墻壁上后，再利用這四個釘將表掛上。如室內條件不好或掛在室外，應裝在儀表防護箱內，避免日曬雨淋。
安裝探頭

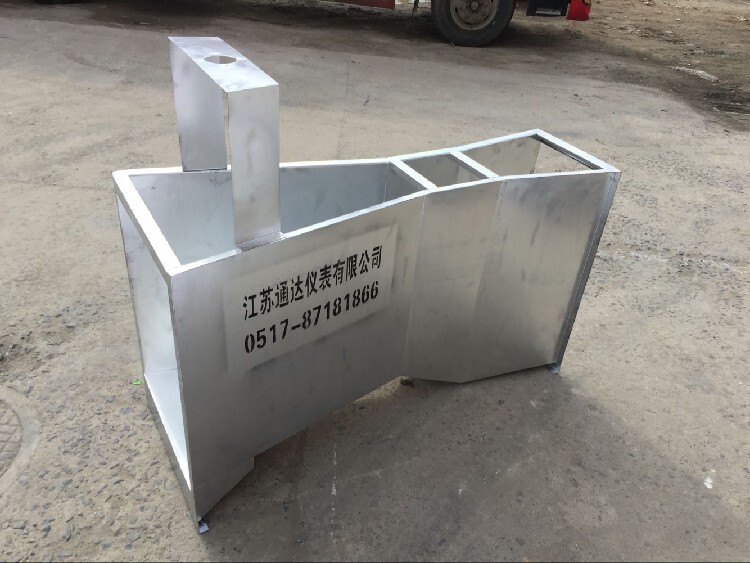

超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面?？梢杂盟匠叻旁谔筋^上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置
標準巴歇爾量水槽的流量公式
當b=0. 152^2. 400 m時，稱標準巴歇爾量水槽，其流量公式見表 3, 表中:C— 流量系數 ;
n— 由喉道寬確定的指數。
制作精度
1 巴歇爾a水槽的內表面應平整光滑。
2 制作精度應符合下列規定:
a.喉道底寬b及兩側坡之間的寬度誤差應不大于士0.2腸L;大誤差值為士0. 005 m;
b. 喉道表面各點誤差應不大于士0.1ooL;
c. 喉道底面縱向和橫向基線的平均坡度誤差不大子士0.10o;
d. 喉道斜面坡度誤差應不大于士0.1%;
e. 喉遭長度的誤差應不大于士1%L;
f. 進口段水平面各點的誤差應不大于士0.looL;
g. 出口段底表面各點的誤差應不大于士0. 3%L;
h. 其他豎直面、水平面傾斜面和曲面的誤差應不大于士1 %L;
i.行近集道底部平面誤差應不大于 1ooL.
在安裝前察看地形，進水口出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
量水堰槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入量水堰槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
