現澆空心樓板是通過在板內形成性孔芯來獲得較大空心率，從而減輕結構自重的結構體系，其可代替?zhèn)鹘y(tǒng)的普通鋼筋混凝土梁板結構體系?，F(xiàn)澆空心樓板施工注意要點：
1、樓板底模安裝完成并驗收合格，且框架結構的框架梁鋼筋等已綁扎完成后，方可進行空心樓板施工；
2、施工時應在安裝好的模板上彈出芯管和各種預留孔洞、預埋鐵件的位置線，但安裝好后不得再隨意鑿打或移位；
3、樓板上部鋼筋的綁扎順序與底部相反，但綁扎方向與底部鋼筋相同；
4、預留預埋管線盒應盡量布置在肋間，但芯頂現澆混凝土板厚60mm時不得在現澆板內集中布置水電預埋管線；
5、樓板厚度超過500mm時，肋間混凝土應采用分層布料和振搗的方式連續澆筑，一般每層厚度以300～500mm為宜；
6、施工時，應采用的吊籠（箱）吊運芯管，且嚴禁用纜繩直接綁扎或直接吊運，同時籠（箱）內的容許疊堆不得高出籠（箱）側擋板；
7、冬季施工時，應將表面和內部的冰雪雜物清除干凈，且輕質實心填充芯模不得進行澆水，應直接進行覆蓋保溫養護。

我國從20世紀80年代后期開始供應較高強度的預應力鋼絲、鋼絞線。1995年后開始生產強度為1860MPa相當于美國270級)的鋼絞線，為生產預應力混凝土構件創生產SP預應力混凝土空心板，以下簡稱SP空心板)的生產工藝和生產設備以后，我國開始批量生產大跨度達18m的空心板，并開始進行實驗及檢驗研究。SP空心板性能，具有跨度大、承載能力高、抗震、防火、隔聲性能好，且板長在3.0~18.0m內可根據使用要求任意切割，滿足各種工業與民用建筑的使用要求，已被科學技術司列為重大科學技術推廣項目，成為我國傳統樓板的換代產品，具有廣闊的應用前景。
1、SP空心板的生產
1.1 原材料
SP空心板采用混凝土強度等級為C40~C50的零塌落度細石混凝土，即干硬性混凝土其優點是比一般塌落度較大的混凝土的收縮和徐變值小。SP空心板主要采用低松馳預應力鋼絞線，1x7標準型，強度級別為1860MPa，直徑有?9.5，?11.1，?12.7mm3種；也可采用松馳預應力鋼絞線，1x3標準型，強度級別為1570MPa，直徑為?8.6mm。板縫是用強度不小于C20的細石混凝土或相應強度的水泥砂漿實，確保其整體剛度。
1.2 工藝流程

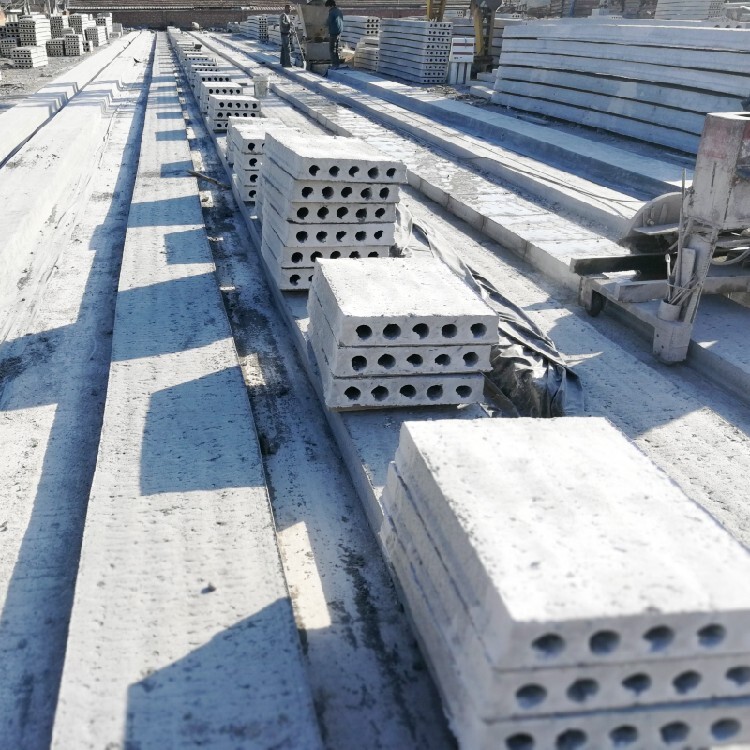

SP空心板生產線采用干硬式混凝土沖搗和擠壓成型工藝，可連續大批量疊加生產，不需設置模板，不需蒸汽養護，一次成型。SP空心板是在長線臺座上生產的，是將預應力鋼絞線布放在臺座上，按規定進行張拉。鋼絞線張拉完畢后，將擠壓成型機放到臺座上，該成型機一次完成以下幾個工序:澆注底板、板肋和而板混凝土;搗實混凝土;孔芯和板邊嵌鎖式鍵槽的成型及抹平后，擠壓成型機退出作業。底板、板肋和而板混凝土各有不同的配合比，由機械按設定的配合比自動控制，以保持穩定均勻的質量。擠壓成型機由升降式運料機或單軌運料斗補充混凝土，成型時保持穩定的速度。澆筑好后的空心板，在生產臺座上保持濕潤情況下養護一段時間，當達到一定強度后，可進行疊層生產，或進行切割，并將空心板移出生產臺座，然后移到露天堆放場地養護和干燥。
1.3 規格
SP空心板的標準寬度為1200mm,也可生產2400mm寬的板,在1200mm范圍內可以生產多種寬度板。板的標準厚度分別為1300和380mm,也可根據需要進行調整。板的長度可以根據設計任意切割,長可達18m左右。
2、SP空心板的優點
（1）生產工藝，無需模板和蒸汽養護，可以疊層生產，生產。
（2）與頂而后澆混凝同組成疊合結構，可增強樓板剛度，加大房屋結構整體性，擴大其適用范圍和經濟性。
（3）尺寸誤差小（僅在1.5mm內)，外觀質量好。既可省去抹灰工序，又可避免

隨著國內公路建設的不斷發展，在公粱建設中后張法預應力空心板粱得到了廣泛的應用和推廣。本文將對后張注預應力空心板粱的施工質量控制方法著重進行闡述。
后張法預應力空心板粱與過去普遍采用的預應力T型梁相比，有自重輕、剛度好、安裝安全等優點：較先張法預應力空心板梁有跨度大、經濟適用等優勢；較其它現澆板梁有投入小、施工方便的好處。因此，隨著公路建設的不斷發展，在公梁建設中后張法預應力空心板梁得到了廣泛的推廣。
后張法預應力空心板粱的施工流程一般為：支立、安裝內模一綁扎上部鋼筋一穿金屬波紋管及定位同定一支立、安裝側模一安裝端頭模板一檢測、校正模板一綁扎剩余鋼筋一灌注砼一砼養護一穿預應力鋼絞線一張拉、壓漿一封錨。
一、施工準備階段質量控制:
1、臺座底模施工:
1）規劃預制廠地，平整壓實，處理好場地地基，按設計圖紙鋪設板粱底模;
2）預制臺座應固定、無沉陷，臺座各支點間距應適宜，以底模撓度水大于2mm;
3）臺座兩邊相威布置排水溝和鋼筋混凝士支撐邊粱，支撐邊粱每隔一定距離預埋鋼筋環，用于拉固固定空心板側模的拉桿。
2、預應力材抖的質量控制:嚴把材料質量關，產品要有出廠合格證，對到場材料進行檢驗，其強度、剛度、嚴密性及螺旋壓接縫咬合牢度等各項指標均達到質量標準方可使用;
1)進到現場的材料要妥善保管，要有防雨、防潮措施，按施工進度計劃進料，或在施工現場隨用隨加工制作。有嚴重銹蝕的不得使用，作報廢處理;
2)波紋管在運、安放過程中，減少或防止外力作用。防止波紋管變形，發現變截面的波紋管應更換;
3)加強對波紋管的保護減少對其損傷。減少電焊作業。在普通鋼筋骨架成型后再鋪設波紋管，用振搗棒振搗混凝土?xí)r，要避開波紋管，波紋管接頭。用大規格的被紋管作套管，套營長20～30cm管道接頭在套管內要對口、居中。兩端的環向縫隙用膠帶封閉嚴密。
3、預應力張拉設備的選擇設備的選擇:
1)施加預應力前應對張拉設備進行核查。施加預應力所用的機具設備以及儀表應由專人使用和管理，并應定期維護和校驗。千斤頂及其配套的油汞、油壓表一起進行校驗;
2)張拉機具設備應與鋪具配套使用，并應在進場時進行檢查和校驗。對長期不使用的張拉機具設備，應在使用行全面校驗。當千斤頂使用超過6個月或200次或在使用過程中出現不正常現象或檢修以后應重新校驗。彈簧測力計的校驗期限不宜超過2個月;
二、施工階段質量控制:
l、鋼筋加工及安裝、波紋管安裝;
1)鋼筋進場資料須，分類墊起堆放于鋼筋棚中，必要時加于遮蓋以保護鋼筋不受損傷、污染;
2)各類鋼筋須經各項檢驗合格后方可進行加工并嚴格按照設計圖紙和規范要求進行，鋼筋加工由鋼筋班下料，在預制廠搭建的加工棚中進行。準備工作做好后，對底模進行打磨清理除銹，涂刷脫模劑;
3)把在鋼筋加工場加工好的鋼筋在底模上進行安裝綁扎，先綁扎底板鋼筋和腹板鋼筋，并按設計圖紙和規范要求布置安裝、固定波紋管，波紋管用機械卷制，按設計長度連接，按計位置安放并增加定位鋼筋牢固固定，接頭處用膠帶纏牢，防止漏漿;
