單作用蝶閥的單作用定位器輸出的氣信號壓力輸入到氣動執行器無彈簧一側的氣室中，由于活塞上的氣信號壓力作用在推力和彈簧力之間存在差值的情況下，氣缸活塞會做直線運動。通過齒輪和齒條傳動使得氣信號壓力形成的推力與彈簧力平衡，則運動停止。并且，在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。

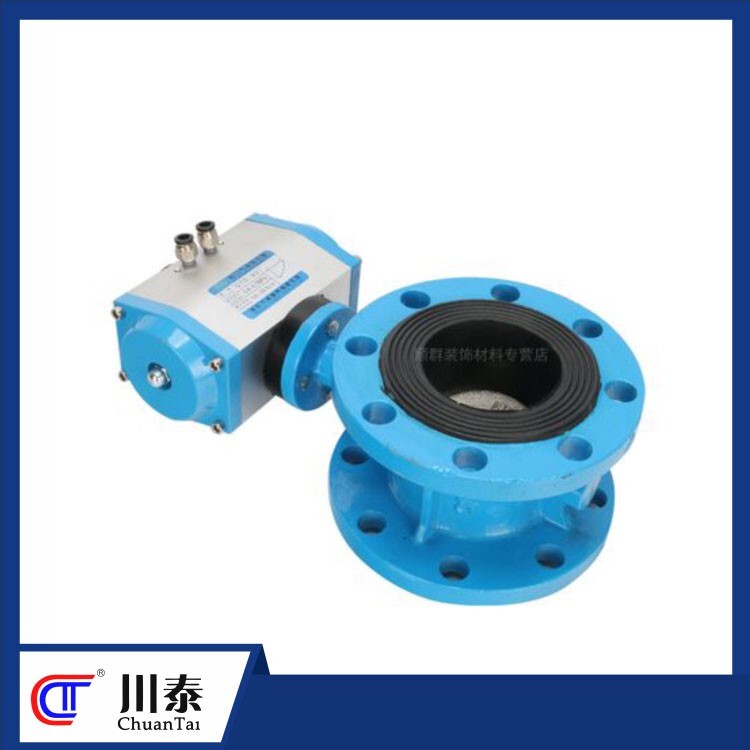

雙作用氣動蝶閥的運作原理是有左右兩個氣室，氣動蝶閥由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右兩個氣室之中。由于輸入兩側氣室的氣源壓力不同，在兩個氣室之間會形成壓差，從而推動活塞作直線運動。通過齒輪、齒條傳動，將活塞的直線運動轉換成執行機構主軸的旋轉運動，當左、右兩個氣室壓力平衡的時候，運動停止。若是需要調節流量，則需要在執行機構作旋轉運動的同時帶動閥桿、閥芯做旋轉運動，以改變閥芯、閥座間的流通面積，以達到調節目的。

電動調節閥和氣動調節閥的選用：
1、從價格上：氣動調節閥的價格會比比電動要經濟實惠，只需要氣源做動力！
2、從應用場合：氣動調節閥需要配置壓縮機等設備，優勢是本身具有防爆功能，且維護簡單，故障率低，所以在化工、石化等行業，使用的范圍要遠遠大于電動調節閥。
3、從運行時間上：氣動調節閥的動作相對來說快一些，但是需要穩定的氣源，而電動調節閥會比較慢！
4、電動調節閥控制精度高，有電就能用，可以自帶多種相關功能；
5、氣動調節閥精度較低，需要供氣裝備，需要信號轉換附件。
6、電動調節閥主要應用于動力廠或核動力廠，因為在高壓水系統需要一個平滑、穩定和緩慢的過程。
