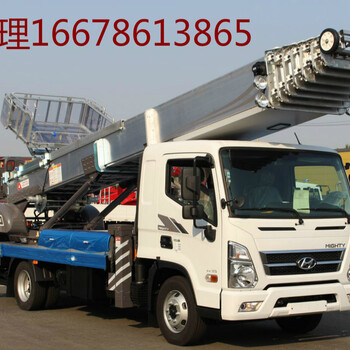

云梯的構成與作用：
為能夠?qū)⒅匚锇徇\至高達28m的層建筑或搬運重量不大于400Kg的重物， 云梯是用度特殊鋁合金軌道制作的，因此重量輕、 堅固性好。 將伸縮臂大限度伸出時，因其內部彈性防止伸縮臂損壞， 并“搬運Car”上升或下降時，使振動小化。此外，云梯總成由多節式伸縮臂（按車種分為6~9節）、云梯絞車、 “搬運Car”絞車、云梯后部支撐大梁和主液壓缸等組成。



云梯車運行及使用方法：
1、到達作業現場時，先確認周圍是否存在障礙物或危險因素。
2、若沒有危險因素，按作業現場條件確定正面或側面作業后，停車時，應盡量靠近建筑，車輛方向也應與建筑平行。
3、安裝設備前，確認地面狀態。應在平坦、堅固的路面上安裝支腿。
4、將擋桿置于空擋位，確認手剎。拉起手剎，并將墊木墊在車輪下。尤其，在坡道上停車時，墊墊木。
5、打開應急燈，提醒行駛中車輛和行人注意。
6、選擇車輛位置，確認手剎狀態后，在發動機發動的狀態下，踩下離合器后，打開取力器。
7、將方向切換閥切換到O/R（支腿）位置。
8、通過操作支腿操作桿，使4個支腿降至地面上。
9、為使設備保持水平，一邊看著水平儀，一邊用4個支腿操作桿分別向上拉起或拉下，使水平儀的水準管中氣泡移至中間。



湖龍云梯車安全裝置相關運行概要
1、湖龍云梯車伸縮臂支架限位開關
只有伸縮臂架在支架上的正確位置，才能啟動支腿。
只有支腿安裝完畢后，才能啟動伸縮臂。
若伸縮臂沒有架在伸縮臂支架上，無法啟動支腿。
2、湖龍云梯車支腿傳感器
只有支腿安裝完畢后，才能啟動伸縮臂。
3、湖龍云梯車云梯上部傳感器 - 限制伸出的限位開關
云梯完全伸出（上升）時，云梯會停止伸出（上升）。
4、湖龍云梯車“搬運Car”上升（下）
為使“搬運Car”停止運行，“搬運Car”減速后低速運行。
5、湖龍云梯車“搬運Car”上升（上）
使“搬運Car”停止運行。
6、湖龍云梯車“搬運Car”下降（上）次減速傳感器
使“搬運Car”速度降至安全速度后低速運行。
7、湖龍云梯車“搬運Car”下降（下）
使“搬運Car”停止運行。
8、湖龍云梯車稱重傳感器（感應重量）
在“搬運Car”上裝載超過規定重量的貨物時，會發出蜂鳴聲（警報聲）的同時， “搬運
Car”開始減速。
9、湖龍云梯車Select 開關 - 搖頭開關
選擇支腿或伸縮臂，做與液壓工作相關的準備。
10、湖龍云梯車緊急停止 - 緊急停止開關
按下緊急停止開關，發動機會停止運行，然后所有裝置停止運行。
為解除該狀態，應按順時針（箭頭）方向旋轉緊急停止開關。
《湖龍品牌云梯車 主要技術參數 》
技術參數
類別 項目 單位 282 /32 米 數據 5 45 米 數據
尺寸參數
總長 mm 5910 8200
總寬 mm 1910 2310
總高 mm 2900 3630
質量參數
乘坐人數
（含駕駛員）
人 5 3
總質量 kg 4495 8960
整備質量 kg 4170 9765
主要性能
參數
工作平臺額定載荷 kg 400 400
大作業高度 m 28/32 45
支腿跨距 mm 1000 1500
支腿收放時間 s - -
行駛參數
軸 數 個 2 2
軸 荷 1835/ 2660 3145/6845
軸 距 mm 3360 4200
前輪距 mm 1385 1585
后輪距 mm 1425 1605
彈簧片數 個 7/4+5 8/9+6
配置說明
部件名稱 8 28 米 簡要說明 5 45 米 簡要說明
底盤
江鈴順達
重汽豪沃
發動機 柴油發動機，大功率 85KW，國六排放 柴油發動機，大功率 115KW，國六排放
駕駛室
雙排座，可乘坐 5 人，駕駛室裝備空調，
倒車影像系統
單排座，可乘坐 3 人，駕駛室裝備空調，
倒車影像系統
走臺板 鋁合金防滑走臺板（防銹耐磨損）
工作平臺 1560mm×2300mm (展開)；1000mm×1200mm(疊起）
取力系統 液壓操作
臂架形式 七節同步伸縮（進口第三代上料款梯臂） 八節同步伸縮（進口第三代上料款梯臂）
臂起落形式 雙變幅油缸，臂起落更平穩
前支腿 八字型，度鋼材，單可調
后支腿 H 型液壓伸縮支腿，油缸油管內置，單可調
操作 工作平臺和地面遙控器電氣操作，轉臺液壓操作
輪胎數 個 6 6
輪胎規格 7.00R16LT 8.25R16LT
高行駛速度 km/h 100 95
接近角 ° 28 18
離去角 ° 18 20
調平系統 料斗液壓自動調平，帶后門液壓開合
基本功能及安全配置
云梯車基本功能安全配置：作業車可以實現平臺載荷 4 4 00kg， 28/32 米大作業幅度 14 米。
45 米大作業幅度 18 米。
名稱 簡要說明
上下車自動互鎖裝
置
用于上裝下車互鎖，防止誤操作發生危險
整車水平狀態調試
儀
可檢測整車橫向縱向兩個方向傾斜狀態
云梯限位報警裝置 梯子伸出達到限位自動報警提示
緊急制動裝置 用于強制停止平臺運行
一鍵式點火、熄火 無線遙控器可對發動機進行點火、熄火控制
夜間安全照明裝置 在梯臂上有工程照明燈
無線遙控裝置 80-100 米遠程無線遙控操作
過載保護裝置 超過額定載重限制作業，保護梯臂</a></a>
