Hi，歡迎來到黃頁88網(wǎng)！
硅橡膠，根據(jù)硅原子上所連接的有基團不同，可分為二甲基硅橡膠、甲基乙烯基硅橡膠、本基硅橡膠、氟硅橡膠、腈硅橡膠等許多種。按照硫化方法和硫化條件的不同，硅橡膠一般分為高溫硫化（HTV）硅橡膠和室溫硫化（RTV）硅橡膠。按照產(chǎn)品形態(tài)和混配方式不同，室溫硫化硅橡膠又分為高粘度的硅橡膠（HCR）和液體硅橡膠（LR）。二甲基硅橡膠生膠為無色透明的彈性體，通常用活性較高的有機過氧化物進行硫化。硫化膠可在-60~+250℃范圍內(nèi)使用，二甲基硅橡膠的硫化活性低，高溫壓縮變形不大，不宜于制厚制品，厚制品硫化比較困難，內(nèi)層亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡膠性能較之為優(yōu)，故二甲基硅橡膠已逐漸被甲基乙烯基硅橡膠所取代?，F(xiàn)今生產(chǎn)和應(yīng)用的其它類型的硅橡膠，它們除含有二甲基硅氧烷結(jié)構(gòu)單元外，還含有或多或少的其它雙官能硅氧烷的結(jié)構(gòu)單元，但其制備方法與二甲基硅橡膠的制法沒有本質(zhì)的區(qū)別，其制備方法一般為在有利于環(huán)體形成的條件下，使所需的某種雙官能度的硅單體進行水解縮合，然后按其所需比例加入八甲基環(huán)四硅氧烷，再在催化劑作用下共同反應(yīng)而制得

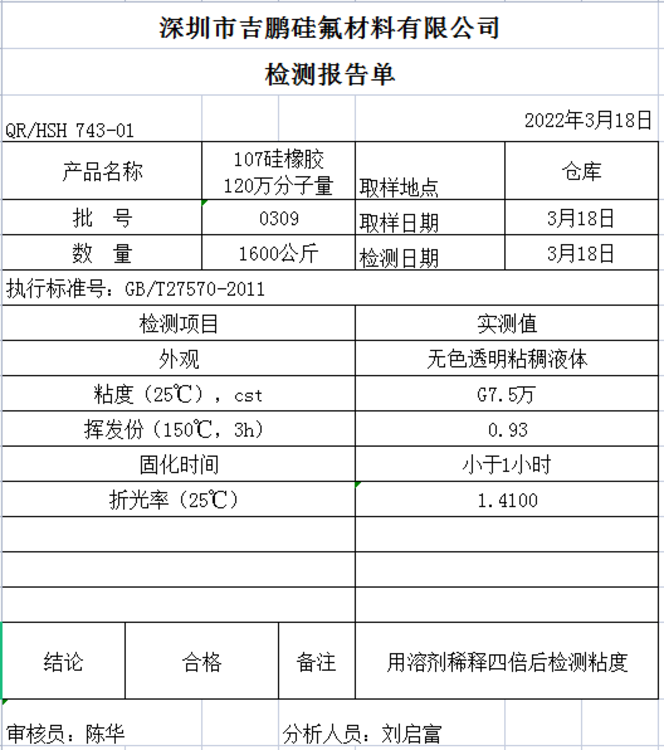

主要用途
● 在RTV模具硅橡膠、消泡劑、硅酮玻璃膠中作主要原料。
●由于它有良好的電氣絕緣性，可在無線電、電子儀器、半導(dǎo)體等電子元氣件及組合件方面作絕緣防潮、防震、耐熱的灌注密封材料。
●在汽車、機械行業(yè)方面作橡膠輥筒材料 。
●在紡織、塑料、印刷行業(yè)方面作橡膠輥筒材料。
● 建筑行業(yè)的嵌縫密封材料。
●它有非常好的脫模性，特別、適于制造精密模具和印模材料。
硅橡膠的耐熱性既與生膠的種類、乙烯基含量（交聯(lián)密度）、耐熱添加劑、填料的種類及用量等有關(guān)，還與混煉膠的PH值及含水量等有關(guān)。因而對生膠聚合催化劑的選擇，反應(yīng)后殘余催化劑的中和，白炭黑等填料及結(jié)構(gòu)控制劑的選擇都要十分注意。耐熱品級硅橡膠通常使用了耐熱添加劑如Fe2O3、TiO2、CeO2鋯酸鋇等。其適宜用量為每100份混煉膠中，加入0.5-4份。耐熱品級的硅橡膠，在高溫（≥250℃）條件下，硬度增加緩慢，拉伸強度及斷裂伸長率等下降也緩慢。
