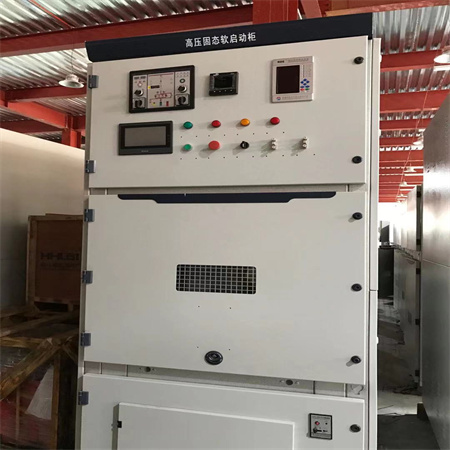

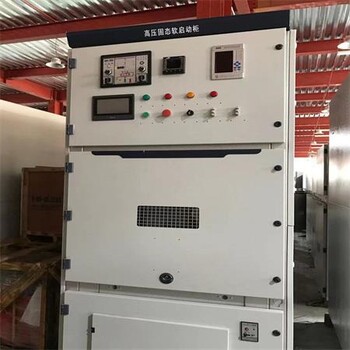

FGR系列高壓固態軟起動裝置

　　一、產品簡介

　　軟起動裝置是高壓交流電動機起動的設備，它的主要構成是接于電源與被控電機間的三相反并聯晶閘管組件及其電子控制裝置。FGR系列高壓固態軟起動裝置是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，F(xiàn)GR系列高壓固態軟起動裝置按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到正常轉速后，旁路真空接觸器或斷路器接通，電機起動完成。電機運行過程中，軟起動裝置繼續 檢測 電機，實時測量電機電流、電壓，并提供各種故障保護。

　　2、性能指標

　　第二章 功能

　　2、功能說明

　　2.1、保護功能

　　1）過壓保護，欠壓保護：電壓超出設定電壓范圍時，保護動作并發出信號。

　　2）過流保護：起動或運行過程中電流過大，超過設定電流值，保護動作并發出信號。

　　3）電流不平衡：三相電流不平衡會導致電機抖動和發熱，三相電流不平衡值超過設定范圍時，保護動作并發信號。

　　4）起動超時：電機起動時間超過設定時，保護動作并發信號。

　　5）過載保護：電機運行過程中，發生過載時，保護動作并發信號。

　　6）欠載保護：電機運行過程中，發生欠載或失載，保護動作并發信號。

　　2.2、測量功能

　　1）電壓測量：電網線電壓測量

　　2）電流測量：電機A、B、C三相電流檢測。

　　2.3、通訊接口

　　1）顯示通訊：顯示板選用觸摸屏，RS232通訊方式。

　　2）外部通訊：外部設備與控制器通訊，RS485通訊方式，標準MODBUS協議。

　　2.4、開入與開出

　　1）開入量8點，光電隔離，無源開入。

　　2）開出量7點，觸點容量10A/250VAC，無源開出。

　　2.5、操作界面

　　1）觸摸屏顯示，觸摸操作。

　　2）轉換開關與操作按鈕：直起/軟起，本柜/遠程2個轉換開關，起動、停止、直接起動、急停4個按鈕。

　　3）狀態指示燈：電源、備妥、起動/軟停、旁路/運行、故障、旁路分6個指示燈。

　　注：以上為標準配置，特殊情況可按用戶需求調整。

　　第三章 起動與停機

　　FGR系列高壓固態軟起動裝置是高壓設備，有潛在的能傷害人的電壓，正常的起動與停機經由相應電氣技術人員或經過培訓的人來操作。

　　1、起動初始步驟

　　請?jiān)谄饎忧白鋈缦聶z查：

　　1）查看帶電顯示器檢查軟起動裝置是否已通高壓電。

　　2）查看觸摸屏檢查各項參數和狀態是否顯示正確。

　　3）檢查各指示燈指示是否正常。

　　2、起動參數設置

　　針對絕大多數負載，出廠設定參數能滿足使用需求，但不一定完全適合現場條件。故在參數設定時根據現場負載情況將參數做適當調整。調整規則如下：電機不能起動或起動過慢，增加初始電壓；電機達不到全速或起動時間過長，增加限流值。

　　2.1、起動電壓

　　出廠設定：40%Ue

　　設定范圍：30%-80%Ue

　　起動電壓設置合理，電機才能立即產生一個足夠大的起動轉矩，初始電壓過高電機受起動轉矩沖擊，存在機械部件損傷；初始電壓過低，電機起動轉矩不夠，處于堵轉狀態，增加電機發熱。

　　2.2、起動時間

　　出廠設定：30S

　　設定范圍：5-60S

　　調整斜坡時間可以改變達到限流的時間或當電流值無法達到限流值時，通過改變限流值可以改變到達全電壓的時間。

　　起動時間設定為30S不代表電機30S完成起動。它表示從初始上電到電機電流下降到額定電流以下這一過程中，程序按照30S設定的電壓上升斜率。同樣的參數，負載不一樣起動時間肯定是不一樣的。如起動時間設置為30S，負載輕低于20秒就起動完成，負載重超過30S才能起動完成。

　　裝置起動時，電機實際起動時間在20-30S之間是較為合理的，過短或過長的起動時間都屬于起動效果欠佳，應該調整起動時間。

　　2.3、電流限流

　　出廠設定：350%

　　設定范圍：150%-400%

　　限流作用主要是抑制峰值電流，減輕對電網的沖擊。電機起動后，電流上升到限流值后并保持，電流不再上升。限流值需根據電機負載情況設置，電機能夠成功起動，但是電機起動時間過短，則起動效果不好，是限流值設置過高造成的，應減小限流值。對于負荷劇烈變化的情況，不要把限流值設定太低，否則會引起電機堵轉或起動時間過長。

　　3、軟停參數設置

　　軟停機是FGR系列固態軟起動設備的特性，它可以使停機時的輸出電壓緩慢減小，從而在停機過程中提供一個遞減的輸出轉矩。這樣可以使停機時間延長，減小負載停機時的機械沖擊，軟起動設備的起動和停機應在電機正常負載下調試。軟停機功能用在離心式水泵中，可以避免正常停車時水錘現象造成閥門的損壞。

　　在供水系統中，因水的重力而產生的水壓稱為“水頭壓力”，水泵可以根據負載的情況提供相應的動力以克服水頭壓力，從而實現供水。當水泵停止時，泵提供的動力突然為0，上部水壓將使水倒流，安全閥是防止水倒流的裝置，倒流的水被安全閥隔斷，將產生很強的振動波，振動的聲音稱為“水錘”，振動波沿著管路傳播，對所遇到的管路、閥門等相關設備造成嚴重破壞。

　　使用軟停機功能后，停機過程中，泵動力逐漸減小，當輸出動力比端部壓力小時，閥門因反作用力而關閉，此過程中水不會產生振動波，水錘現象基本消失。

　　注意：軟停機用于離心式水泵中，且管道入水口和出水口有一定的高程和壓力差，管道高程比較小時，可以不用軟停機功能。其它場合請慎用軟停機功能。

　　3.1、截止電壓

　　出廠設定：30%Ue

　　設定范圍：20%-60%Ue

　　軟停時，可控硅全壓輸出，旁路接觸器分閘。降速開始時，輸出電壓從全壓逐漸下降到截止電壓，以達到軟停機目的。

　　3.2、軟停時間

　　出廠設定：10S

　　設定范圍：5-30S

　　軟停時間可以調整它對應從軟停開始到軟停結束時所經歷的時間。

　　同樣軟停時間不表示實際軟停時間，它在程序控制中表示軟停電壓下降的斜率。時間軟件實際根據試驗結果再調整獲得。

　　4、正常起、停順序

　　4.1、本柜/遠方轉換開關置于“本柜”檔，直起/軟起轉換開關置于“軟起”檔。

　　4.2、接通控制電源，檢查電源指示、狀態指示、控制器、觸摸屏等是否正常。

　　4.3、接三相高壓電源，觀察指針電壓表和觸摸屏電壓顯示是否正確。

　　4.4、在備妥指示燈亮?xí)r，按本柜起動按鈕，狀態指示燈由備妥燈轉換成起動燈亮。

　　4.5、起動完成后，旁路接觸器合閘，狀態指示燈由起動燈轉換成運行燈亮。若起動過程中有故障，起動停止，故障燈亮，觸摸屏報警并顯示故障名稱。

　　4.6、停機時，按停機按鈕，電機按照直接停機或軟停機方式停機。

　　4.7、在起動、運行、停機過程中，有意外故障可直接按急停按鈕，軟起動設備立刻停止工作，觸發停止、旁路接觸器或前級開關跳閘。

　　第四章 維護

　　FGR系列高壓固態軟起動裝置設計為免維護產品，然而和其它電子設備一樣，產品應定期檢查是否有塵土污染、受潮以及工業生產污染。它會引起高壓放電以及影響SCR的散熱器散熱。每年要檢查螺栓是否有松動，并使用合適的力矩扭緊螺絲。根據生產廠家的技術手冊檢查真空接觸器的氣隙間隔是否合乎要求。

　　長期停放，清潔柜面、儀表、指示燈；檢查電纜外殼接地、清潔絕緣墊、清潔柜內。檢查接地，清潔并檢查避雷器，測量接地電阻，清潔并檢查電纜套管和支持絕緣子。

　　注意：在軟起動裝置停機內部檢查時，需斷開前級電源，連好接地線。阻容電路放電完畢后再操作（停機約 15 分鐘），用萬用表測量可控硅兩端電壓，在安全范圍內，以免觸電。
