彩色夯土墻 彩色黃土墻利津廠家自銷　

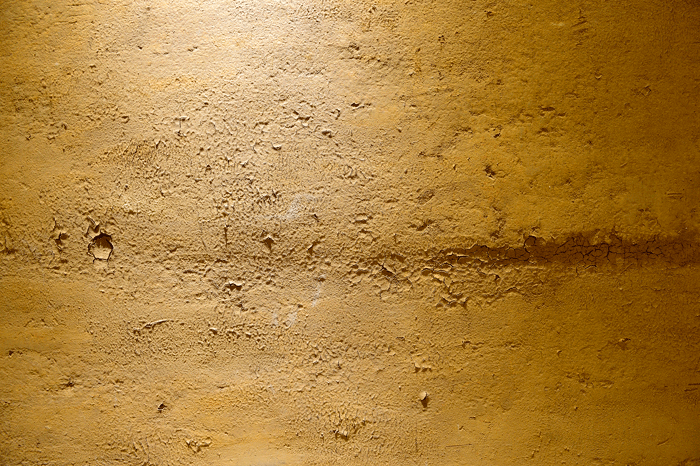

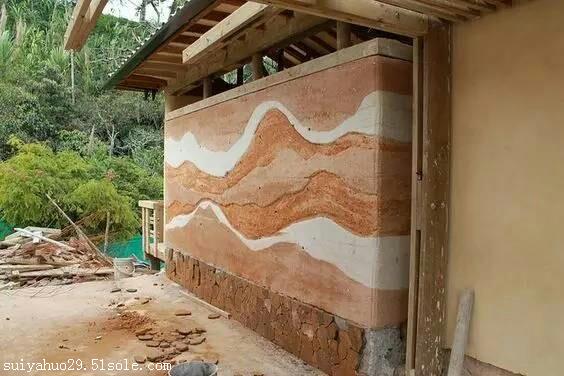

現(xiàn)代夯土墻建筑簡單的來說就是用土為主材修建的建筑，過去曾是我國廣大村鎮(zhèn)建筑的常見形式之一。生土建筑自身的物理特性，冬暖夏涼的同時還能節(jié)能環(huán)保，就地取材，造價低廉，施工技術(shù)簡單，施工工期短，建筑材料可循環(huán)利用，是一種低能耗的綠色環(huán)保建筑。為了便于大家了解現(xiàn)代，小編下面從結(jié)構(gòu)材料性能、現(xiàn)代夯土建筑施工方法兩個方面，簡單講述一下。夯土結(jié)構(gòu)材料性能不同地區(qū)的生土應(yīng)根據(jù)其顆粒組成的比例選擇相應(yīng)的建造方式。我們樸之原在生土材料上采用科學(xué)配方，根據(jù)當(dāng)?shù)厣敛牧系男晕锢硖匦?，添加一些合理的輔料，使它符合結(jié)構(gòu)標(biāo)準(zhǔn)要求。生土墻土料中的摻料夯土墻所用的土料為一般的粘性土，在其中加入適量配料后，可明顯提高夯土墻的強度和變形能力。例如加入一定量的砂、碎石，可明顯提高墻體承載力;加入適量石灰，可墻體抗剪強度;加入添加劑可顯著增強其極限變形能力?，F(xiàn)代夯土墻建筑施工方法夯土墻：俗稱板筑墻，也是目前常用的施工方法。其模板可用木板或鐵板，將半干濕的原材料分層分段填入模板夯實。此法筑成的墻體整體性好，承載力較高。和混凝土澆筑看似差不多，但是還是有一定區(qū)別的。模板系統(tǒng)從模板組件的形式來區(qū)分，我國傳統(tǒng)的夯土模板可分為板式和椽式?，F(xiàn)代夯土模板主要采用的是板式，其模板的材料是木板或者鐵板。優(yōu)點是支模拆模靈活方便，施工快捷且可避免不同版夯土墻之間的裂縫。建造過程準(zhǔn)備工具：采土工具、攪拌工具、運輸工具、夯筑模板以及現(xiàn)代化夯筑機?，F(xiàn)代夯土墻建造過程分為土料準(zhǔn)備、搭建模具、土料攪拌、土料運輸、土墻夯筑、模板拆卸。土料準(zhǔn)備一般是在施工現(xiàn)場附近就地取材，省去長途運輸材料的過程，節(jié)約成本的同時縮短工期

按照梯度材料設(shè)計，通過控制材料微觀要素的分布形式，使得界面的成分和組織呈現(xiàn)連續(xù)梯度變化，既有效緩解界面過渡區(qū)應(yīng)力集中，又在同一材料及其結(jié)構(gòu)體中賦予不同功能。

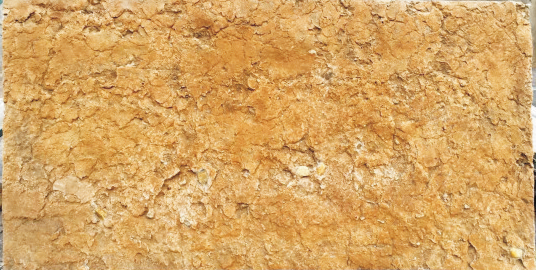

    膠結(jié)材料部分可以提高夯土墻的強度、耐水性等，但同時也有干縮開裂、耐久性差等缺點。改性材料和砂石骨料可以提高墻體的耐久性，控制墻體開裂等問題的出現(xiàn)，同是提升土本身的粘接能力，使得土發(fā)揮更好地性能。在實際的夯土墻工程項目應(yīng)用中，要根據(jù)施工用土的性質(zhì)、工程質(zhì)量要求和當(dāng)?shù)氐氖┕きh(huán)境，因地制宜、就地取材、思考、科學(xué)布局、充分溝通、掌握關(guān)鍵、過程受控、持續(xù)優(yōu)化，合理設(shè)計配合比，科學(xué)試驗，科學(xué)施工。做到：技術(shù)上可行，經(jīng)濟上合理。

        二、 土、 砂、石的要求及級配設(shè)計

        1.粘土

        （1） 取土地點。適用于建造的土質(zhì)位于種植層以下、巖石層以上。這是由于這一土層為無機礦物質(zhì)，避免了種植層內(nèi)有機物的生長對建造物的破壞。同時，這一土層的顆粒組成豐富，較為堅硬。

        事實上，土是由不同粒徑的顆粒組成，包括石塊、石礫、砂、粉土和粘土。顯然，因地質(zhì)形成的差異，各地土質(zhì)的顆粒組成比例也不同。因此，不同地區(qū)的生土應(yīng)根據(jù)其顆粒組成的比例對應(yīng)相應(yīng)的建造方式。比如，顆粒分布均衡的生土適用于夯土建造，而以細小顆粒的砂和粘土為主的生土適用于作為抹面。（為了顏色好看，盡量選顏色深紅或深黃的土，而且選好的土過篩，不能有土塊）夯土取自坡積而成的土比較好，其原因是不占或少占可耕農(nóng)田還可以減少砂石的摻入量節(jié)省成本，分為坡積碎石土，坡積土石料、坡積礫石土。

        （2） 黏粒含量的測定。將土樣過0.08mm篩，計算黏粒占總土樣質(zhì)量的比重。（用于夯土墻的土壤，黏粒含量不能超過30%）

        （3）液塑限技術(shù)指標(biāo)。液限（LL）和塑限（PL），兩者之差為塑性指數(shù)（Ip）

        夯土材料：Ip

        良好夯土材料：Ip=15%～30%；LL=36%～45%

        不適用做夯土的材料：Ip>30%；LL>45%

        2.粗砂。普通粗砂即可，但為了顏色好看，盡量選黃色的砂。

        3.碎石。粒徑為0.5厘米到1.2厘米的碎石即可，但為了顏色好看，盡量選黃色或紅色的碎石。

        4.級配設(shè)計。土石混合料的級配的設(shè)計主要是采集施工地夯土土料、碎石、砂等材料，對土（篩分過的細粒粘土）、石、砂這3種材料進行相關(guān)的配合比實驗，常用的配合比有：

        土：石：砂=6：2：2；5：3：2 ；5：2：3； 5：4：1；4：4：2； 4：3：3進而選出夯實之后密實度較高、強度較高且經(jīng)濟實惠的配合比。

        三、 改性材料簡介

        1.水泥。水泥穩(wěn)定土做夯土墻的缺點包括：①脆性大，抗拉強度較低；② 塑指小的土，達不到好的穩(wěn)定效果；③收縮系數(shù)大，易產(chǎn)生收縮裂縫；④ 兼容性差，有結(jié)構(gòu)缺陷和結(jié)構(gòu)缺陷；⑤施工期短；⑥ 水穩(wěn)性和冰凍性差。實驗表明，含有10%～35%粉粒和粘粒的砂土和砂礫土，可用水泥穩(wěn)定，但耐久性差。液限大于45%，塑性指數(shù)大于20%以上的土，用水泥穩(wěn)定是不合適的。單一外摻水泥來做夯土墻是不行的，因為水泥和砂石能很好結(jié)合，但水泥和土是不能兼容的，后期的結(jié)構(gòu)缺陷和排異缺陷非常明顯。

        2.石灰。石灰和土能兼容，但石灰改性的生土材料做成的夯土墻，耐水性差，非常容易開裂，前期強度低，在實際應(yīng)用中受到限制。含黏粒成分少的土體不宜用石灰改性。

        3.粉煤灰。通過試驗研究分析得出，粉煤灰能減少開裂，但強度增長緩慢。隨著粉煤灰摻量的增加，除個別（如云黃）土體與素土相比抗壓強度無明顯降低外，其它大部分土體抗壓強度均有下降趨勢。
